Cómo orientar una pieza en impresión 3D para que sea más resistente

Criterios para elegir orientación en FDM según carga, capas, soportes, acabado y tiempo de impresión.

13 de mayo de 2026Actualizado el 17 de julio de 2026CAD Lab 3D8 min

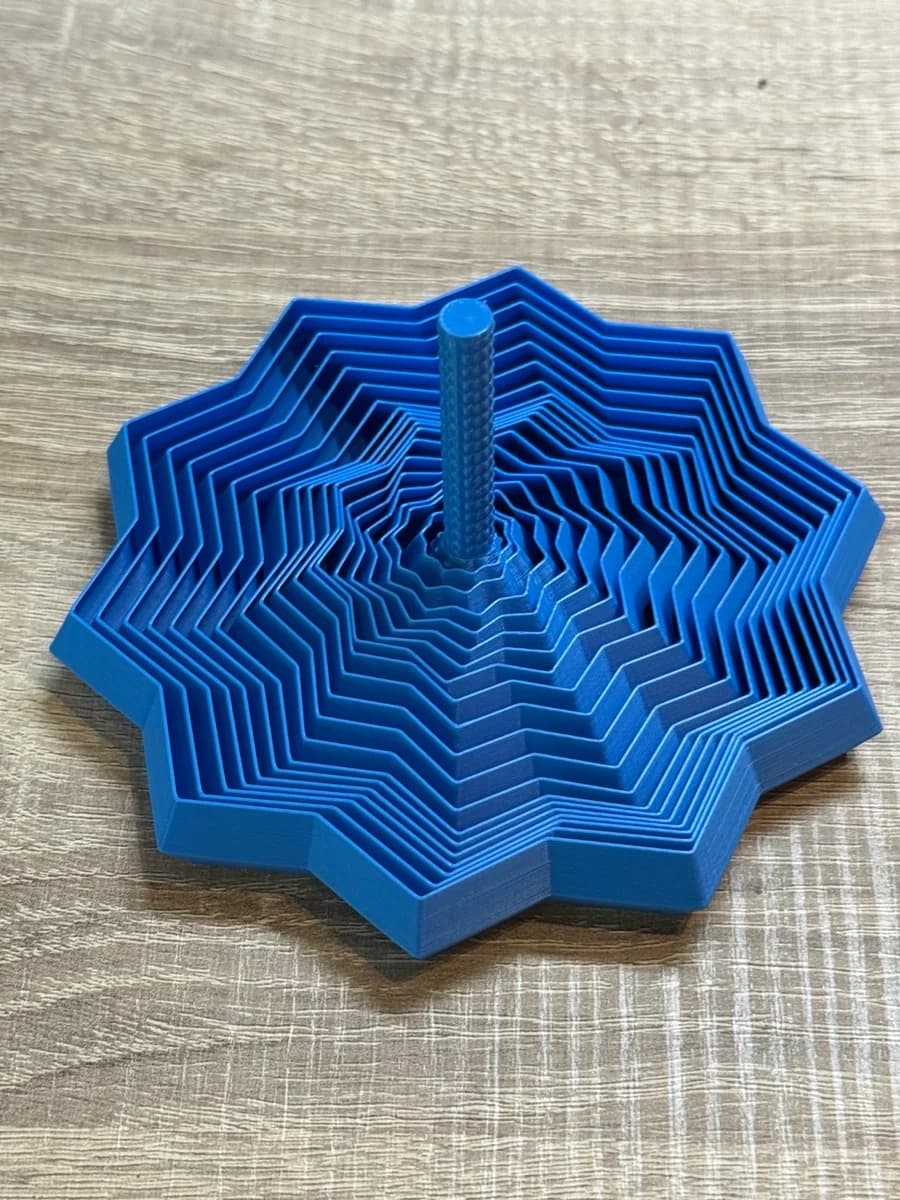

Pieza azul FDM con contornos repetidos y eje central
Ejemplo propio donde la orientación define la lectura de las capas, la continuidad de los contornos y la estabilidad del eje central.

La orientación de una pieza FDM puede cambiar más la resistencia que el porcentaje de relleno. Como las capas se unen entre sí, la dirección de la carga importa tanto como la forma de la pieza.

Decisiones que controla la orientación

  • Evita que la fuerza principal separe capas.
  • Reduce soportes en superficies funcionales.
  • Prioriza la orientación de trabajo frente a la orientación más bonita.
  • Complementa esta guía con el flujo de diseño de la guía completa de impresión 3D FDM.

Identifica la carga principal

Antes de laminar, dibuja mentalmente dónde empuja, tira o flexa la pieza. Una pestaña que se dobla debe imprimirse de forma que las capas no se despeguen como páginas.

Equilibrio entre resistencia y acabado

La mejor orientación mecánica puede dejar peor acabado visible o pedir soportes. En una pieza técnica, decide qué cara es funcional, qué cara es visible y qué zona soporta carga.

Orientaciones que suelen debilitar la pieza

  • Colocar la cara más grande en la cama sin pensar en la dirección de esfuerzo.
  • Aceptar soportes dentro de agujeros o encajes.
  • Imprimir clips en una orientación que separa capas al flexar.
  • Comparar materiales sin mantener la misma orientación de prueba.

Caso de carga y dirección de capas

Una escuadra puede imprimirse de muchas formas, pero no todas resisten igual. Si la carga abre las capas, fallará antes. Si la orientación deja la base plana pero debilita el brazo vertical, quizá convenga rediseñar la pieza en dos partes o añadir nervios. La mejor orientación equilibra resistencia, soportes y acabado funcional.

Cómo comparar dos orientaciones

Haz una tabla con cuatro columnas: dirección de carga, superficie apoyada, soportes y cara funcional. La orientación más resistente puede dejar peor acabado en un alojamiento; la que necesita menos soportes puede colocar una pestaña a contracapa. Ver el compromiso por escrito evita escoger únicamente la posición que reduce el tiempo estimado.

Para clips, ganchos y brazos en voladizo, observa cómo cruzan las líneas de capa la zona que flexa. Si la grieta probable puede avanzar entre capas, cambia la orientación o rediseña la transición con más sección y radios. En piezas atornilladas, evita que la fuerza de apriete tienda a separar capas alrededor del agujero.

Ensayo sencillo y comparable

Imprime dos probetas que reproduzcan solo la unión crítica, con el mismo material, perímetros y altura de capa. Cárgalas de la misma forma y registra dónde empiezan a deformarse o romper. No es un ensayo normalizado, pero sirve para comparar decisiones dentro del mismo proyecto sin gastar una pieza completa.

La orientación también altera la precisión: un agujero vertical suele salir diferente a uno horizontal. Si el ensamblaje depende de una medida, combina la prueba mecánica con una medición de calibre.

La orientación forma parte del diseño

Orientar bien significa elegir el fallo menos probable, no solo ahorrar tiempo. Una orientación correcta puede hacer viable una pieza simple.

Comparación física recomendada

Para piezas críticas, imprime una versión pequeña de la zona cargada en dos orientaciones y compáralas manualmente antes de fabricar la pieza completa.

Orientación como decisión de diseño, no de comodidad

La orientación decide cómo se apilan las capas, dónde aparecen soportes y qué superficies quedan mejor terminadas. En piezas funcionales puede ser más importante que cambiar el porcentaje de relleno.

Analiza el camino de carga

Dibuja mentalmente por dónde entra y sale la fuerza. Si la carga intenta separar capas, la pieza puede fallar por delaminación aunque tenga mucho material. Si la carga trabaja a lo largo de los perímetros, el comportamiento suele ser más favorable. Esta lectura debe hacerse antes de buscar la posición con menos soportes.

Una misma pieza puede necesitar dividirse en dos partes si una sola orientación no resuelve resistencia, acabado y tolerancias. Un corte bien planteado y una unión mecánica pueden ser mejores que imprimir todo de una pieza con la orientación equivocada.

Ejemplo de soporte con agujeros

En un soporte atornillado, interesa revisar la dirección de las capas alrededor de los agujeros y la unión entre brazo y base. Si el brazo queda construido como una pila de láminas que la carga abre, aumentan las posibilidades de rotura. Radios y nervios ayudan, pero no sustituyen una orientación lógica.

También cuenta la precisión. Un agujero vertical y uno horizontal no suelen salir igual. Si el ajuste es crítico, imprime una probeta con la misma orientación o diseña sobrematerial para repasar después.

Comparar orientaciones

  • Dirección de carga frente a dirección de capas.
  • Superficies funcionales afectadas por soportes.
  • Agujeros y encajes con precisión suficiente.
  • Altura total y estabilidad durante la impresión.
  • Tiempo, material de soporte y riesgo de fallo.

Lecturas relacionadas

Preguntas frecuentes

¿La orientación afecta más que el relleno?

En muchas piezas sí. Si la carga separa capas, una pieza con mucho relleno puede romper antes que otra con menos relleno pero orientada de forma coherente con el esfuerzo.

¿Siempre debo imprimir con la cara más grande en la cama?

No siempre. Puede mejorar adhesión, pero también perjudicar resistencia, acabado o tolerancias. Hay que comparar función, soportes y dirección de carga.

¿Cuándo conviene dividir una pieza?

Cuando una sola orientación no resuelve resistencia, acabado y tolerancias. Dividir y unir puede ser mejor que imprimir una pieza monolítica con capas mal orientadas.

Referencias consultadas

Documentación para comprobar y ampliar

Autoría y revisión

Contenido preparado por CAD Lab 3D

Esta guía se apoya en práctica con CAD e impresión FDM, documentación técnica y fuentes oficiales. Los valores de tolerancia, temperatura o resistencia son orientativos y deben validarse con la impresora, el material y la geometría reales.
