Cómo calibrar una impresora 3D antes de piezas funcionales

Pasos prácticos para calibrar una impresora FDM antes de imprimir piezas funcionales con mejores tolerancias y resistencia.

13 de mayo de 2026Actualizado el 17 de julio de 2026CAD Lab 3D8 min
Panel de prueba impreso en FDM con relieves y superficies superiores
Pieza de prueba propia. Las superficies amplias y los relieves permiten observar primera capa, flujo y acabado superior antes de fabricar una pieza funcional.

Una pieza funcional exige más que una impresora capaz de hacer figuras decorativas. Si necesitas encajes, agujeros fiables o resistencia, la calibración debe centrarse en dimensiones, adhesión entre capas y repetibilidad.

Diagnóstico antes de calibrar

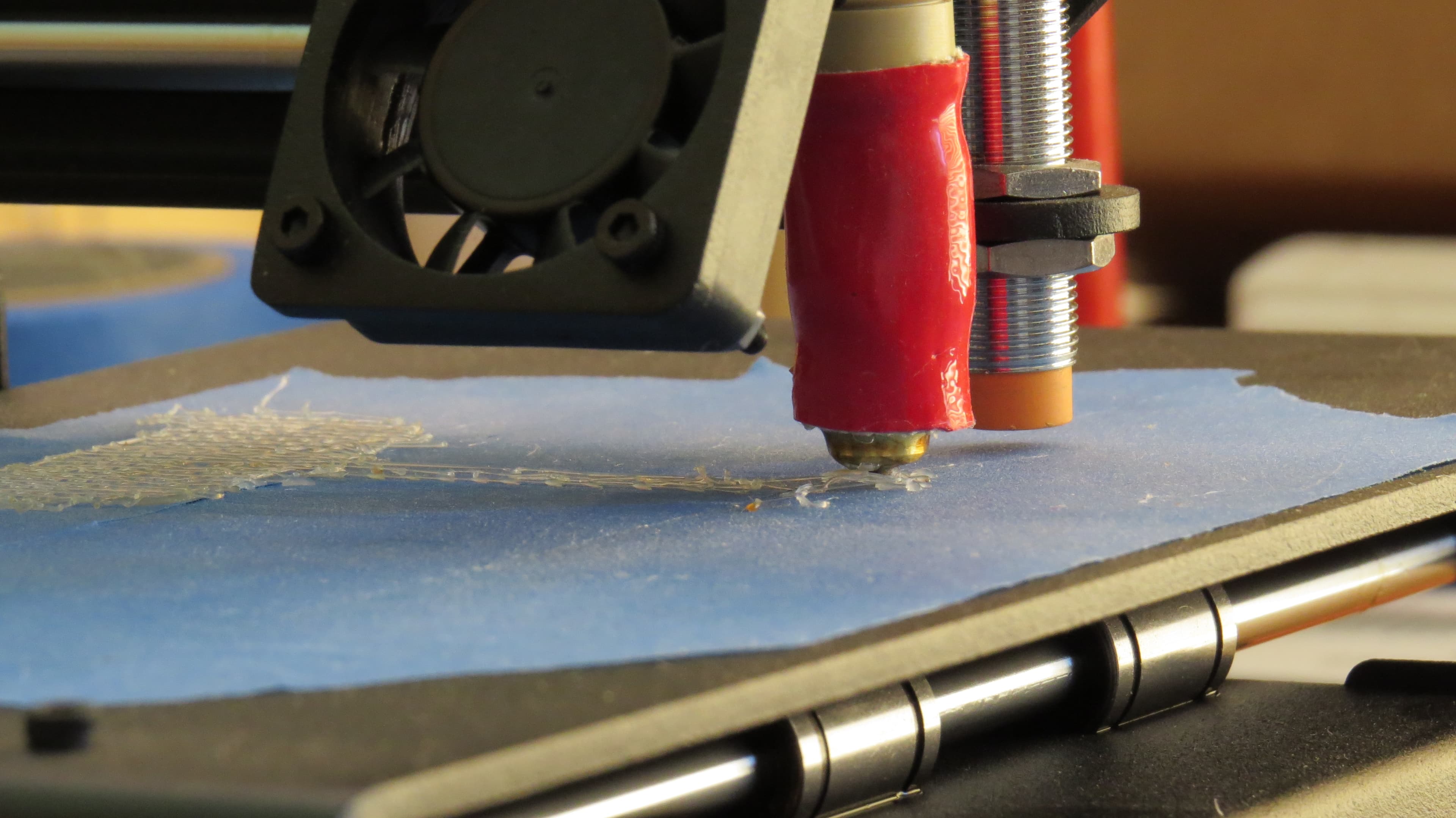

Primera capa y adhesión

La primera capa condiciona toda la pieza. Si queda demasiado alta, la pieza puede soltarse. Si queda demasiado aplastada, las medidas de la base pueden crecer y afectar encajes. Limpia la cama, nivela correctamente y usa una prueba simple de una sola capa para revisar continuidad.

Flujo y dimensiones

El flujo afecta espesor de pared, agujeros y encajes. Imprime un cubo o una pieza de pared simple, mide con calibre y ajusta con prudencia. No busques una cifra perfecta con una sola prueba: busca repetibilidad en varias impresiones.

Temperatura y adhesión entre capas

Para piezas funcionales, una temperatura demasiado baja puede mejorar el acabado superficial pero empeorar la unión entre capas. Haz una torre de temperatura o prueba mecánica sencilla con el material que usarás en el proyecto.

Fallos que confunden la calibración

  • Calibrar con PLA y luego imprimir PETG o Nylon sin repetir ajustes.
  • Corregir tolerancias en CAD cuando el problema real es flujo o primera capa.
  • Medir solo una pieza y asumir que la impresora ya es estable.
  • Usar perfiles descargados sin comprobar dimensiones reales.

Prueba de control antes de una pieza funcional

Antes de imprimir una bisagra, una mordaza o un soporte atornillado, imprime una pieza de calibración con agujeros, salientes y una pared fina. Mide con calibre y anota diferencias. Si el agujero nominal de 6 mm sale a 5,7 mm, no tiene sentido corregir toda la carcasa a ciegas: primero debes saber si el problema está en flujo, expansión horizontal o contracción del material.

Orden de calibración que evita correcciones falsas

Conviene ajustar una variable cada vez. Empieza por la mecánica básica: correas tensas, ruedas sin holgura, boquilla limpia y cama estable. Después revisa primera capa, temperatura, flujo y, por último, compensaciones dimensionales. Si cambias flujo y expansión horizontal a la vez, una medida correcta puede ocultar dos errores que se compensan entre sí.

Para una impresora que se utilizará con encajes, registra tres resultados distintos: dimensión exterior, diámetro de agujero y separación entre dos paredes. No siempre se desvían en la misma dirección. Una pieza de 20 mm puede medir bien mientras un agujero de 6 mm queda cerrado por el trazado de perímetros.

Cuándo repetir la prueba

Repite la placa de control al cambiar de diámetro de boquilla, tipo de material, perfil de laminado o después de una intervención mecánica. No hace falta recalibrar toda la máquina por cada bobina, pero sí comprobar el comportamiento cuando cambia una condición que afecta al caudal o a la contracción.

Cuándo dar la calibración por válida

Calibrar para piezas funcionales significa reducir incertidumbre. No necesitas perseguir perfección absoluta, pero sí conocer cómo se comporta tu impresora con tu material.

Siguiente prueba recomendada

Crea una placa de calibración propia con agujeros, pestañas y encajes que uses a menudo. Guárdala junto a tus perfiles de laminador y repítela cuando cambies material, boquilla o impresora.

Aplicación práctica antes de imprimir una pieza funcional

La calibración útil no es una prueba aislada: debe parecerse al tipo de pieza que vas a fabricar. Si el proyecto tiene encajes, agujeros o paredes finas, la prueba debe incluir esas zonas.

Secuencia de comprobación recomendada

Empieza por la primera capa y no avances hasta que la pieza se adhiera sin aplastar detalles. Una primera capa demasiado baja puede cerrar agujeros y generar pie de elefante; una demasiado alta puede provocar esquinas levantadas. Después revisa flujo, dimensiones exteriores y anchura real de pared con una pieza pequeña.

Para piezas funcionales conviene imprimir una probeta con un agujero, un tetón, una pared fina y una zona plana. Esa muestra consume poco material y permite detectar si el perfil actual sirve para tolerancias, superficies de apoyo y uniones. Si el resultado cambia al modificar material o boquilla, la calibración anterior deja de ser referencia.

Ejemplo realista de decisión

Imagina una carcasa con tapa encajada. Antes de imprimir la carcasa completa, imprime una esquina con el sistema de unión. Si la tapa entra demasiado dura, no corrijas todo el modelo sin medir: revisa primero si el cierre se debe a flujo excesivo, primera capa aplastada o falta de holgura real.

Documenta el resultado con material, temperatura, altura de capa, número de perímetros y desviación medida. Esa pequeña ficha convierte una prueba puntual en una referencia reutilizable para futuros encargos o proyectos universitarios.

Qué dejar registrado

  • Material, marca de filamento y estado de humedad observado.
  • Boquilla, altura de capa, perímetros, flujo y temperatura.
  • Medidas de la probeta y diferencia respecto al CAD.
  • Fotografía de la primera capa y de la zona funcional.
  • Decisión tomada: perfil válido, ajuste menor o repetición de prueba.

Lecturas relacionadas

Preguntas frecuentes

¿Hay que calibrar la impresora antes de cada pieza?

No siempre hace falta repetir toda la calibración, pero sí revisar primera capa, estado del filamento y perfil cuando cambian material, boquilla, cama o exigencia dimensional. Para una pieza funcional conviene imprimir una probeta pequeña antes de fabricar muchas horas.

¿Qué prueba es más útil para piezas con encajes?

Una probeta con agujeros, salientes y varias holguras suele aportar más información que un cubo genérico. Debe imprimirse con el mismo material, orientación y altura de capa previstos para la pieza final.

¿Qué hago si la pieza mide bien por fuera pero no encaja?

Revisa agujeros, pie de elefante, flujo y orientación. En FDM las medidas exteriores y los huecos no siempre se desvían igual, así que puede ser necesario compensar solo la zona funcional.

Referencias consultadas

Documentación para comprobar y ampliar

Autoría y revisión

Contenido preparado por CAD Lab 3D

Esta guía se apoya en práctica con CAD e impresión FDM, documentación técnica y fuentes oficiales. Los valores de tolerancia, temperatura o resistencia son orientativos y deben validarse con la impresora, el material y la geometría reales.
