Creo Parametric puede resultar exigente al principio porque da mucha importancia a referencias, regeneración y estructura del modelo. La forma más rápida de progresar no es memorizar iconos, sino aprender a construir piezas que acepten cambios sin romperse. Esta ruta propone ejercicios pequeños y verificables.

Prepara un entorno de aprendizaje estable

Comprueba la versión instalada y utiliza la ayuda oficial correspondiente: algunos nombres, ubicaciones y flujos cambian entre versiones. Crea una carpeta por proyecto y define desde el principio unidades, plantilla y sistema de nombres. Evitarás descubrir al final que una pieza estaba en otra escala o que no sabes qué archivo pertenece al conjunto.

Dedica la primera sesión a localizar árbol del modelo, planos de referencia, cinta de herramientas, panel de operaciones y comando de regeneración. No intentes personalizar toda la interfaz todavía. Si vienes de otro programa, lee SolidWorks frente a Creo para estudiantes para separar conceptos comunes de hábitos específicos.

Aprende primero la intención paramétrica

Un modelo paramétrico describe relaciones. Un agujero que debe permanecer centrado debería depender de un plano medio o de una relación geométrica, no de dos cotas elegidas por casualidad. Antes de modelar, identifica qué dimensiones controlará una futura revisión.

Croquis que sobreviven a los cambios

Empieza en un plano principal, usa geometría de referencia y deja el croquis completamente definido sin añadir restricciones redundantes. Prioriza referencias estables: planos y ejes suelen resistir mejor los cambios que una arista creada por una operación posterior.

Practica con un rectángulo simétrico, un círculo posicionado desde ejes y un perfil con relaciones de igualdad. Cambia sus cotas principales y observa si conserva la forma esperada. La guía de CAD paramétrico te ayudará a entender por qué aquí importa tanto el árbol.

Ruta de cuatro ejercicios

1. Soporte en L

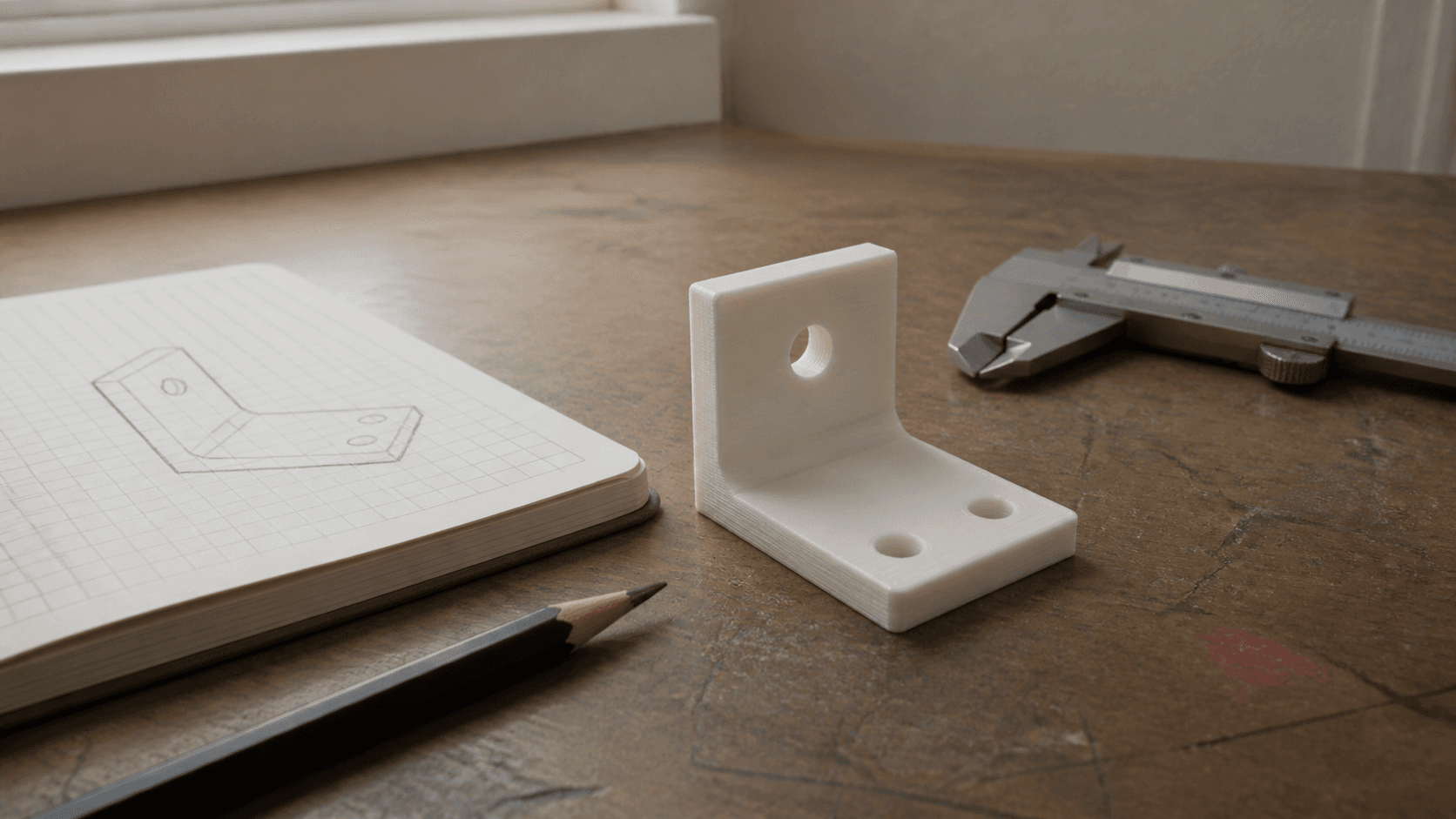

Crea una base extruida, un brazo vertical, dos agujeros y radios finales. Coloca los agujeros desde referencias lógicas. Cambia ancho, espesor y separación para comprobar que todo regenera.

2. Tapa con patrón

Modela una tapa sencilla con pared, reborde y varios tornillos repetidos mediante patrón. Modifica el número o la separación sin reconstruir cada agujero. Aprende a identificar qué operación debe ir antes en el árbol.

3. Eje escalonado

Usa una revolución para construir diámetros y longitudes. Añade un chaflán y una ranura. Este ejercicio introduce secciones axiales y muestra cuándo una revolución comunica mejor la intención que varias extrusiones.

4. Ensamblaje de dos piezas.

Monta el soporte y un pasador mediante restricciones coincidentes y concéntricas. Deja solo los grados de libertad necesarios. Después cambia una dimensión de la pieza y verifica que el ensamblaje sigue siendo válido.

Pasa a ensamblajes y planos con criterio

No necesitas dominar toda la creación de piezas para empezar un conjunto pequeño, pero sí debes regenerar sin errores. En ensamblajes, evita resolver una posición con restricciones innecesarias que compitan entre sí. Renombra componentes y usa un origen claro.

Al crear un plano, añade vistas suficientes, escala, material y cotas que comuniquen fabricación o comprobación. No copies todas las cotas del croquis. Consulta la guía de documentación técnica para seleccionar información en lugar de llenar la hoja.

Checklist de práctica semanal

  • [ ] Crear un croquis totalmente definido sin relaciones redundantes.
  • [ ] Modelar una pieza con pocas operaciones bien ordenadas.
  • [ ] Renombrar las operaciones que representan funciones importantes.
  • [ ] Cambiar tres cotas principales y regenerar desde el inicio.
  • [ ] Corregir una referencia rota sin reconstruir toda la pieza.
  • [ ] Montar dos componentes con las restricciones mínimas necesarias.
  • [ ] Exportar una copia y comprobarla siguiendo errores habituales al exportar CAD.

Guarda una versión antes de una modificación importante. El objetivo no es acumular archivos, sino comparar qué decisión produjo un modelo estable.

Errores frecuentes y límites

Los principiantes suelen crear redondeos demasiado pronto, referenciar aristas frágiles, dejar croquis subdefinidos o convertir cada detalle en una operación independiente. Otro error es seguir un tutorial de forma mecánica: si no puedes cambiar medidas sin repetirlo, todavía no controlas el ejercicio.

Esta ruta no sustituye la formación específica de módulos como superficies avanzadas, chapa, cableado o gestión de datos. Tampoco garantiza que un modelo sea fabricable. Antes de presentar un proyecto completo, aplica la revisión de la guía de CAD paramétrico.

Qué deberías poder hacer al terminar

Tras repetir los cuatro ejercicios, deberías poder explicar el árbol, elegir referencias y modificar parámetros sin perder el control del modelo. Ese dominio básico vale más que una pieza espectacular construida con operaciones que no entiendes. Cuando el flujo sea estable, amplía dificultad y documenta qué cambió en cada versión.
